Какие динамики и как поставить вперёд

Какие динамики и как поставить вперёд

Сообщение ksiman » 10 мар 2012, 09:43

По аналогии с темой о задних динамиках, создана тема о передних
Пишем сюда всё, что касается установки динамиков спереди (в панели, навесом, в дверях)
Здесь же можно писать об установке динамиков в задние двери.

Замена штатных динамиков имеет множество особенностей и тонкостей, которые обязательно необходимо учитывать при замене.
Производитель почему-то поставил в двери динамики нестандартного размера 118мм и это сразу добавило сложности в их замене.
Дело в том, что в родную установочную корзину просто так не лезут динамики стандартного размера 5″ (130мм), а если совсем убрать установочную корзину, надо будет выпиливать новую рамку для того, чтобы динамик занимал правильное положение.
Установка увеличенных динамиков размером 6″ и больше вообще может потребовать увеличения установочного отверстия в дверном металле
Установка уменьшенных стандартных 4″ динамиков лишена всякого смысла, т.к. звучать они будут не лучше штатных.
Ещё один неприятный сюрприз от производителя — это дверные декоративные решётки динамиков.

Она с обратной стороны имеет слишком маленькие отверстия для нормального выхода звука (меньше миллиметра), а часть их них вообще наглухо закрыты сотами. При этом декоративные решётки задних динамиков имеют вполне нормальные отверстия.
Поэтому, необходимо или совсем её вырезать (и поставить комплектные решётки новых динамиков), либо рассверливать эти отверстия (а их очень много)
Т.к. в комплекте с моими динамиками SONY XS-F1325R никаких решёток нет, буду рассверливать эти отверстия
Знал-бы заранее об этой мелкой пакости, взял бы динамики с решётками (например PIONEER TS-G1358 или KENWOOD KFC-1353RG), ну да ладно

Как всегда, подробная инструкция:
Снятие обшивки двери почти никаких сложностей не представляет, для этого надо:
— Освободить дверные карманы от хлама
— Тонким пинцетом (или чем нибудь острым) вытащить заглушку в нише для открывания двери

— Открутить саморез в этой нише

— Снять накладку (сдёрнуть вверх) и под ней открутить ещё 2 самореза

— Снять накладку с кнопками управления стеклоподъёмниками (сдёрнуть вверх)
— Отсоединить разъём (нажав на защёлку)

— При помощи отвёртки TORX T30, открутить саморез за ручкой открывания двери (можно также попробовать открутить шлицевой отвёрткой нужной ширины)
— Вынуть чёрную защитную крышку

— Снять пластмассовую треугольную накладку крепления зеркала заднего вида, для этого сначала дёрните её сверху по направлению к приборной панели.

— Теперь нужно сильно, но аккуранто сдёргивать руками дверную обшивку с клипс. Начинать лучше с угла установки динамика.

Т.к. некоторые клипсы могут поломаться (у меня выжили все), лучше заранее запастись запасными
Продаются почти в любом автомаге. Брать те, которые короткие с юбочкой Общее количество клипс на каждой двери — 6.

— Открутить 4 самореза динамика, вынуть динамик и отсоединить разъём к нему (нажав защёлку)

— Открутить 3 самореза, крепящие корзину и снять её

Вот и штатный динамик

— Открутить установочную корзину динамика (3 самореза)
Всё, процесс разборки с целью замены динамиков закончен
Снятие обшивки остальных дверей — аналогично.

Дальнейшие действия будут сильно зависеть от выбранного варианта установки и от самих новых динамиков.
Я напишу свой вариант установки, возможно не самый простой, оптимальный и качественный, но зато собственный и оригинальный
Продолжение следует.

Источник

Мой вариант инсталла в Lifan Smily

Всем привет! Давно читаю блоги сообщества, решил выложить на ваш суд результаты своего долгостроя.)
И так, начнём с головы.

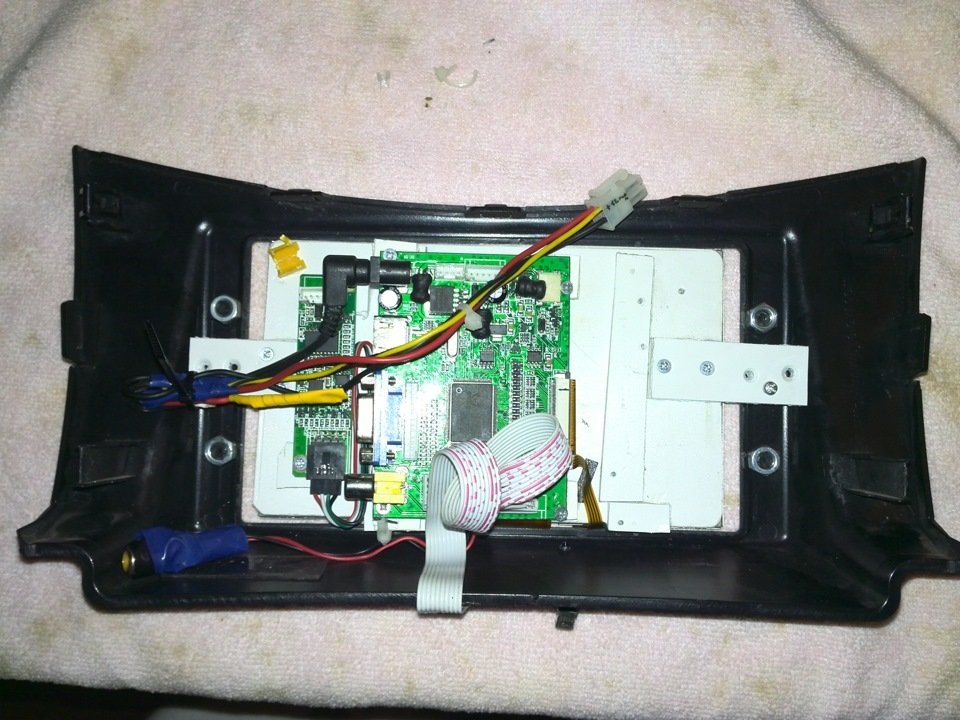

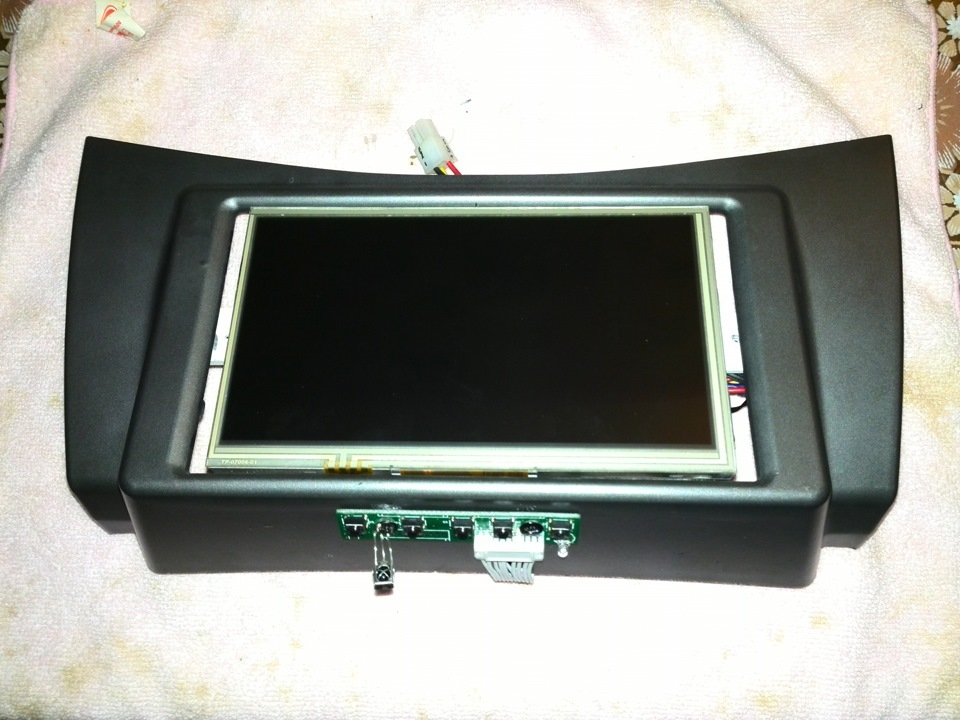

Роль ГУ выполняет CarPC. Установил вместо магнитолы сенсорный дисплей 7″.

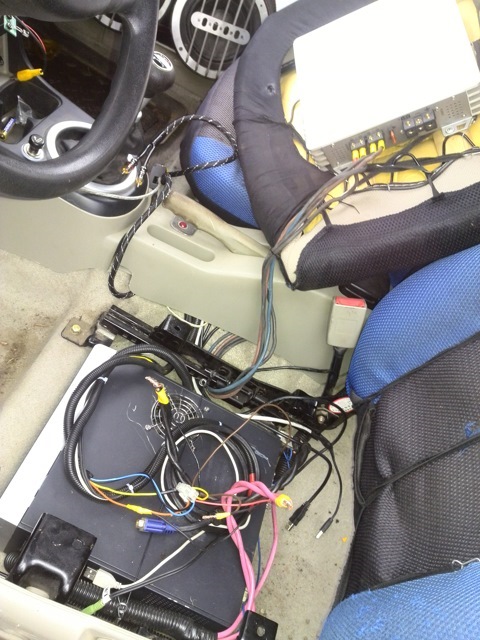

Системник расположился под водительским сидением.

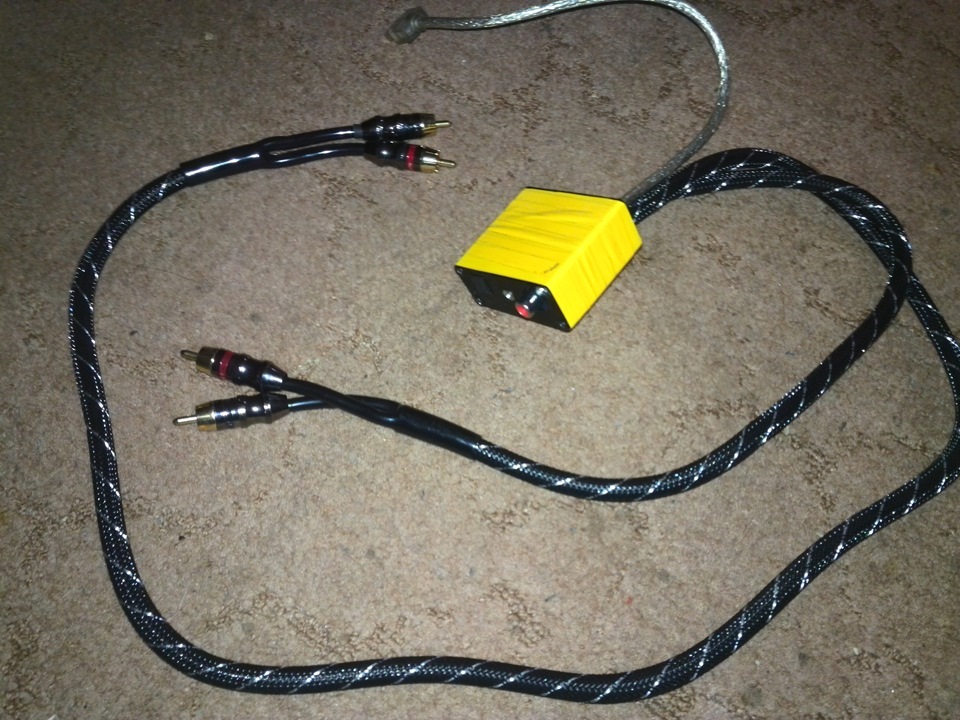

Звук с компа идёт через USB DAC 2.0 c драйвером Ploytec USB Audio ASIO driver. К USB DACу к выходу на наушники припаял два межблочных кабеля. Один подключен к двухканальному усилителю Kicx QS 2.160, который качает два саба в стерео, другой к четырехканальному MdLab AM-100.4DSP, который качает твиттеры alphard ht-253 и по два мида alphard lw65a4 подключенных в параллель на 2 ома.

Все задержки настроены на встроенном в четырёхканальник процессоре относительно сабвуферов. Срезы на саб выставил до150Гц, на миды от 150 до 5000 вторым порядком, на твиттеры от 5000 третим порядком. ОС установил Windows 8.1. Включается шустро, порядка 5-10 сек. Джиттер в блоке питания установил на спящий режим после выкл питания через 15 мин и полное отключение через полчаса. В качестве мультимедийного плеера юзаю XBMC (новое название Kodi). Управление осуществляется с пульта на руле через USB ИК приёмник.
Переходим к дверям.
Двери предварительно зашумил виброй и закрыл все тех.отверстия.

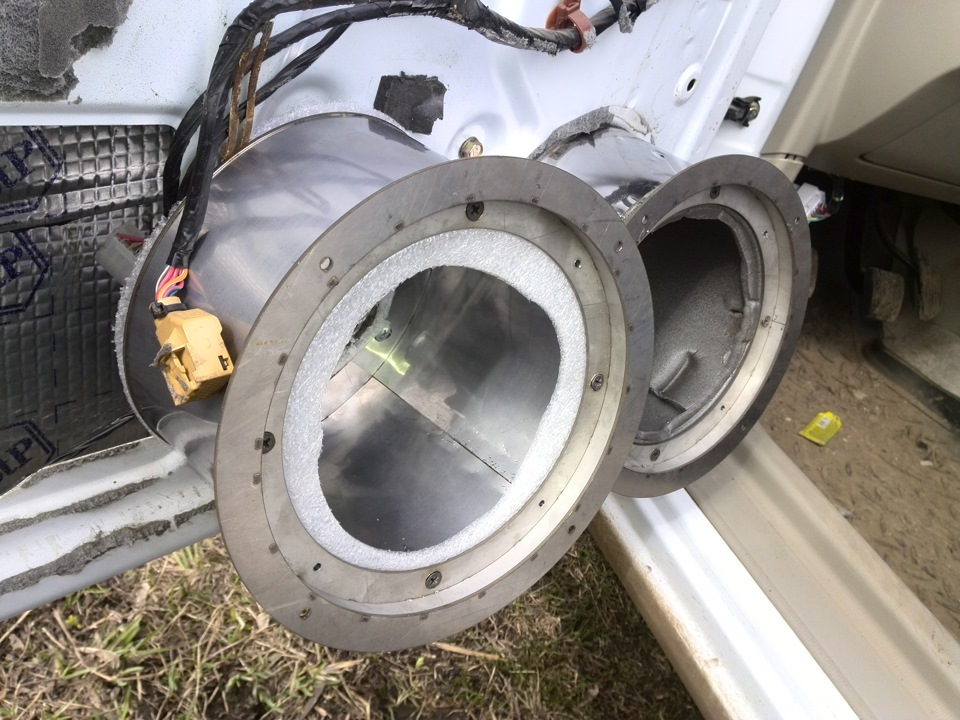

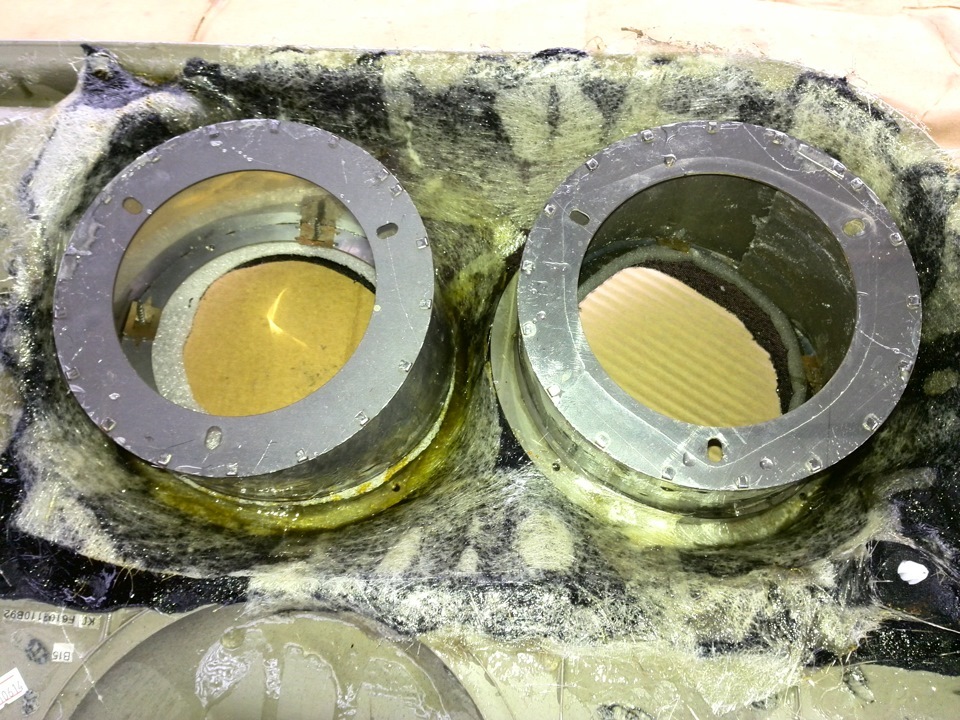

Посадочные тубы и кольца под динамики сделал из нержавеющей стали с помощью лазерной резки.

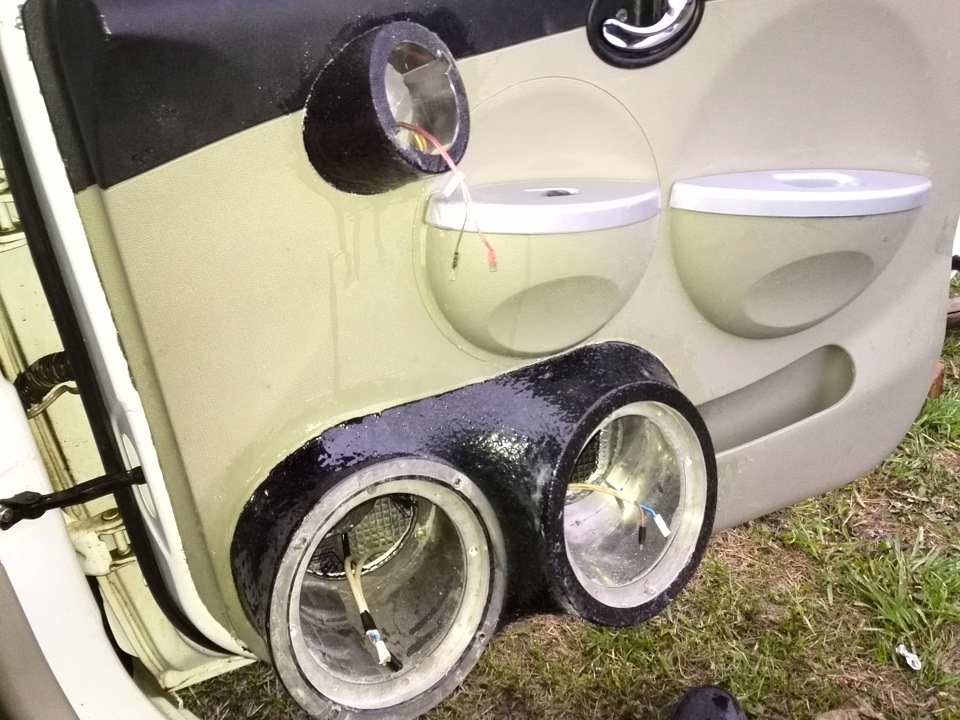

Натянул лайкрой и обмазал на месте смолой.

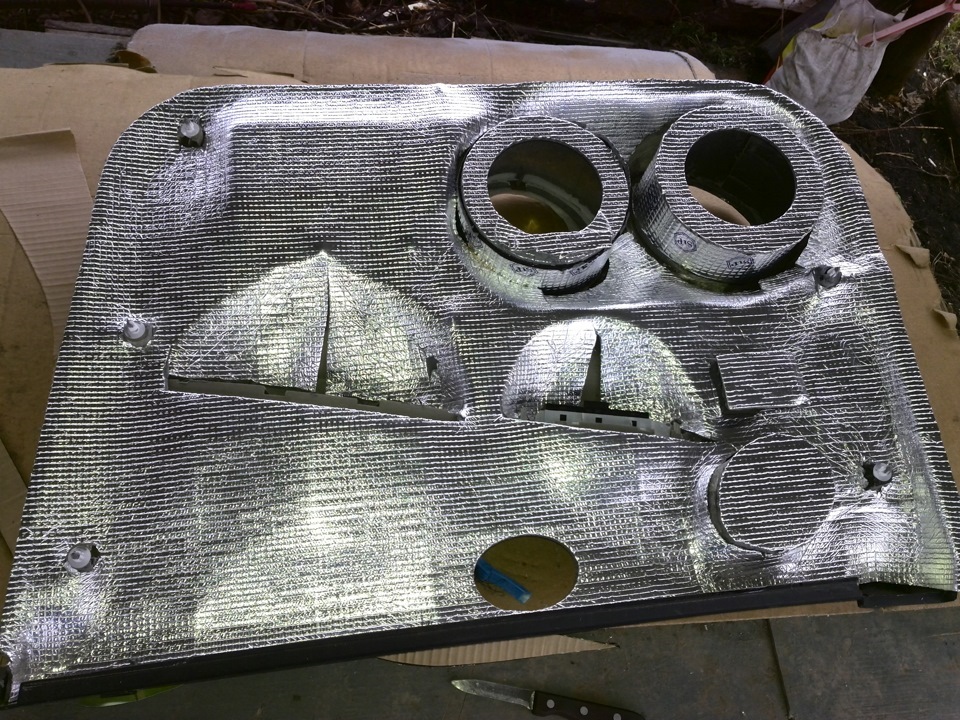

Закрепил изнутри стекломатом со смолой и зашумил

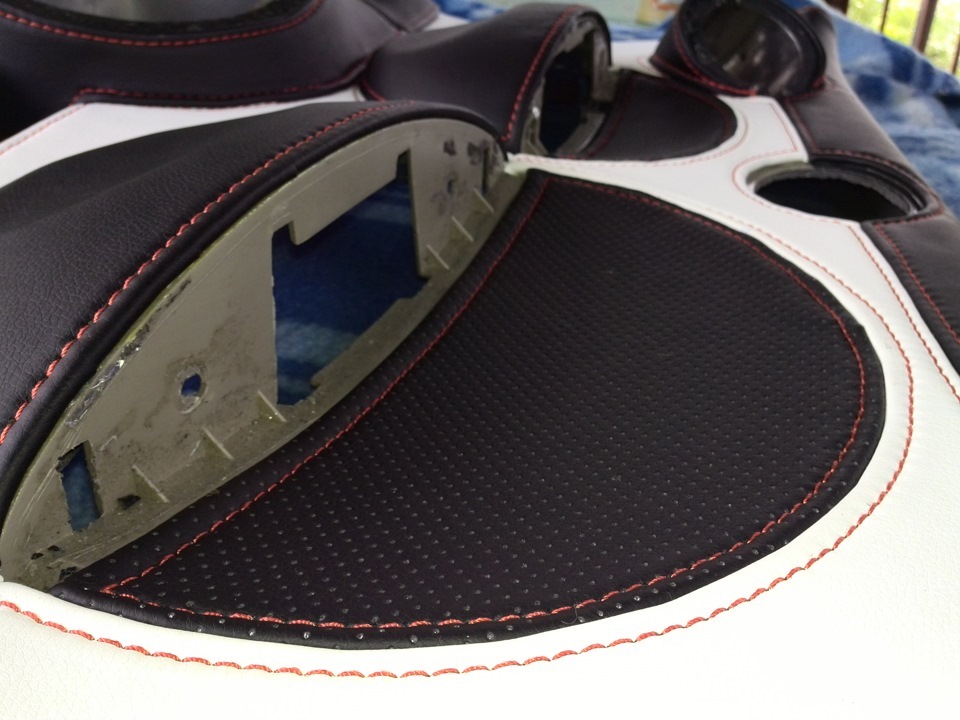

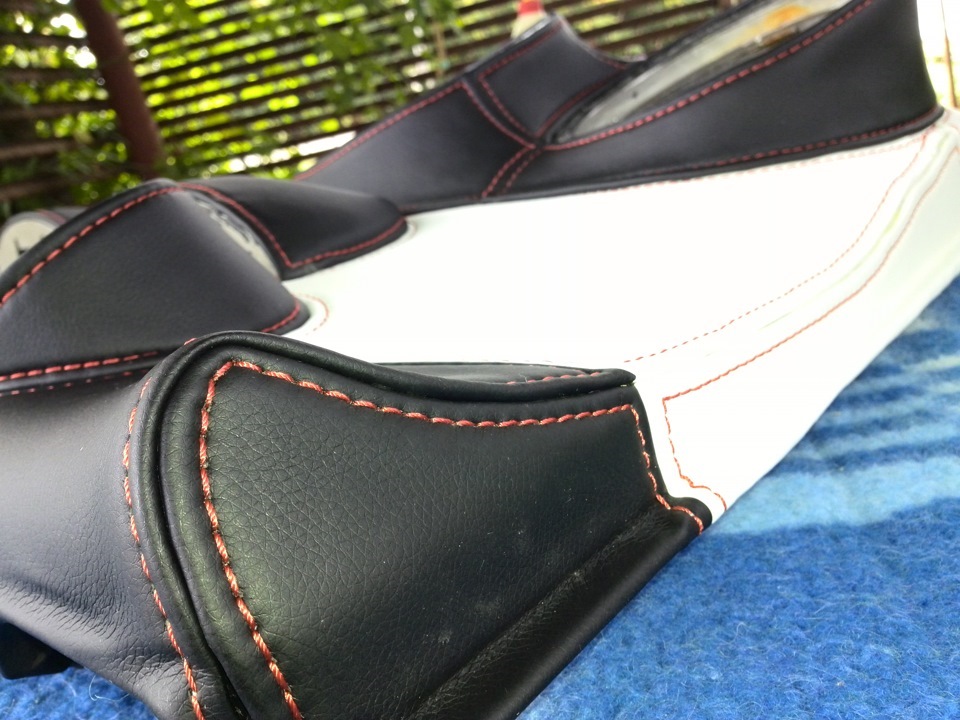

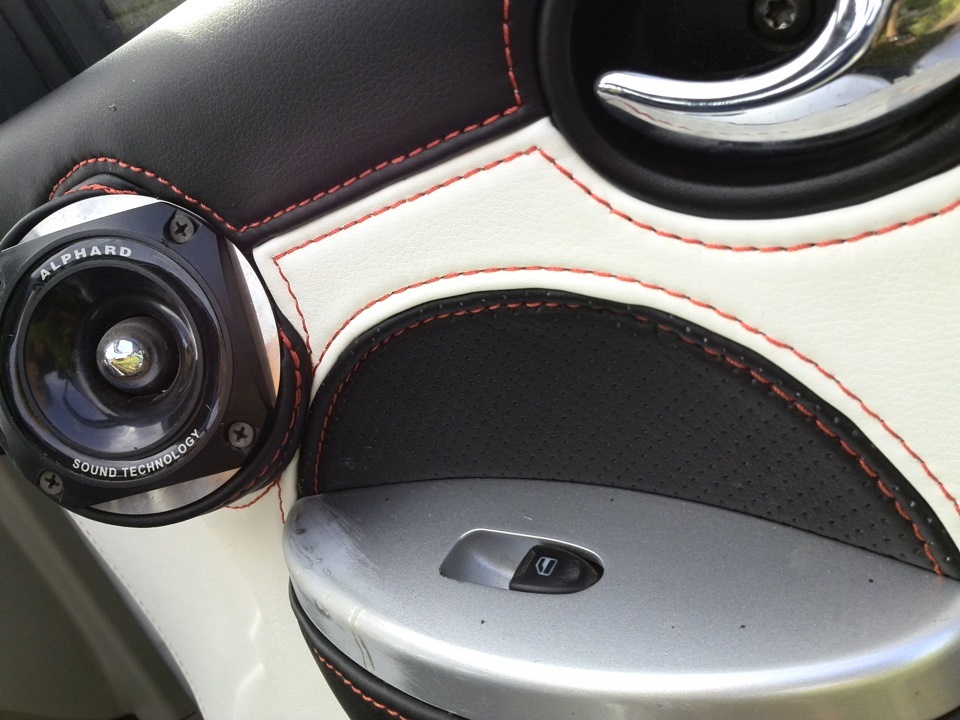

Обтянул всё это дело экокожей с подложкой из упругого сплена STP. Клеил на 88 клей.

Переходим к сабам.
В качестве сабового звена трудятся два U-Dimension RM 208SL. Короба для них сделал в оформлении стелс по 30 литров. Процесс всем известный, поэтому выложу просто фото.

Источник

Lifan Клуб

Форум клуба владельцев Lifan Лифан

Доработка штатного радио

Доработка штатного радио

Сообщение ksiman » 03 мар 2012, 19:48

Re: Доработка штатного радио

Сообщение chb546 » 03 мар 2012, 21:30

Re: Доработка штатного радио

Сообщение ksiman » 03 мар 2012, 21:36

Re: Доработка штатного радио

Сообщение Dabster » 03 мар 2012, 21:59

если на зад поставите 3х полосники, а в двери 13см 3х полосники + шумка дверей, разница очень ощутима.

ksiman когда ждать отчёт во всех подробностях?))))

Re: Доработка штатного радио

Сообщение Drake » 03 мар 2012, 23:50

Re: Доработка штатного радио

Сообщение ksiman » 04 мар 2012, 07:37

Re: Доработка штатного радио

Сообщение Drake » 04 мар 2012, 14:38

Re: Доработка штатного радио

Сообщение ksiman » 04 мар 2012, 14:43

Re: Доработка штатного радио

Сообщение ksiman » 04 мар 2012, 18:55

Набросал немного упрощённую схему штатного радио (выходной усилитель мощности с системой его питания)
Фазировка передних динамиков оказалась верной (проверял схемотехнически и специальной тестовой записью), задние почему-то включены в противофазе с передними Можно считать это очередным сюрпризом от производителя Вместе с заменой задних динамиков, проверю и фазировку.
Включить микросхему TDA7377 по типовой схеме производителям не позволила экономия целых двух конденсаторов стоимостью аж 15центов каждый
Буду это как-то исправлять (раззорюсь вместо производителя).
Соответствие проводов коричневого разъёма подключения динамиков:
1 (жёлто-зелёный) задний правый +
2 (жёлто-красный) задний правый —
3 (салатовый) передний правый +
4 (салатово-красный) передний правыи —
5 (коричневый) передний левый +
6 (коричнево-белый) передний левый —
7 (сине-чёрный) задний левый +
8 (сине-красный) задний левый —
Соответствие проводов чёрного разъёма подключения питания и управления:
4 — сигнал включения радио (синий) — появляется при вставленном ключе зажигания
5 — питание активной антенны (не используется)
6 — подсветка экрана (зелёно-красный) — подключен к габаритам
7 — питание постоянно (чёрно-красный)
8 — корпус (бело-чёрный)

Re: Доработка штатного радио

Сообщение ksiman » 04 мар 2012, 19:28

Придумал, как можно попробовать исправить косяк производителя даже не разбирая радио
Надо просто подключить 2 дополнительных конденсатора 10000mF/10V к разъёму радио по приведённой схеме.

Источник

Lifan Клуб

Форум клуба владельцев Lifan Лифан

Доработка штатного радио

Re: Доработка штатного радио

Сообщение ksiman » 08 мар 2012, 21:12

2х DINовую магнитофону в родную рамочку никак не всунуть
В родной рамочке стоит индикатор, кнопки, порты.
Без неё родное радио не родное

Re: Доработка штатного радио

Сообщение Дымыч152 » 08 мар 2012, 21:16

Re: Доработка штатного радио

Сообщение dolyan » 08 мар 2012, 21:46

Наверно родную сломал маленько когда первый раз снимал по незнанке

Re: Доработка штатного радио

Сообщение lavrushin1 » 09 мар 2012, 22:37

Re: Доработка штатного радио

Сообщение lavrushin1 » 09 мар 2012, 22:44

9,сейчас в планах поменять передние динамики на dls r5a.

Re: Доработка штатного радио

Сообщение ksiman » 10 мар 2012, 08:09

По сравнению со штатными, конечно приличные Но по сравнению с той-же DLS R5 A, откровенно неприличные

9,сейчас в планах поменять передние динамики на dls r5a.

Народ обычно и занимается всякой ерундой и ему (народу) это иногда даже нравиться Только дайте народу ерундой позаниматься, ну пожалуйста

Из штатного радио приличный аппарат конечно не сделать, но немного улучшить — вполне возможно. Если Вы хотите, чтобы звук был громким, качественным и басовитым одновременно, то штатное радио Вам одозначно не подходит (правда для этого придётся помимо ГУ ещё сабвуфер ставить или большие динамики врезать). Я например, не люблю слушать музыку громко и басовито, но люблю более менее качественно, поэтому и решил достаточным поменять динамики и доработать штатное радио, при этом точно зная, что результат меня вполне устроит.

Re: Доработка штатного радио

Сообщение ksiman » 11 мар 2012, 20:24

Доделал наконец радио (надеюсь окончательно)
Прикрутил дополнительный конденсатор к скрутке проводов, суммарная ёмкость всех разделительных конденсаторов получилась почти 15000mF (2200mF + 2200mF + 10000mF)
Окончательная схема подключения получилась вот такая:

Приобрёл конденсатор 10000mF/16V (на меньшее напряжение раздобыть не удалось)

Подпаиваем провода к конденсатору и изолируем их

Дополнительный конденсатор подключаем снаружи радио около разъёма
Прикручиваем провод с + контакта конденсатора на нашу скрутку из 4-х проводов

Изолируем скрутку и приматываем изолентой конденсатор к жгуту

Прикручиваем провод с — контакта конденсатора на корпус радио под любой корпусный винт

Вставляем радио на место и проверяем его работу

Источник

Lifan Клуб

Форум клуба владельцев Lifan Лифан

Хочу заменить штатную магнитолу.

Хочу заменить штатную магнитолу.

Сообщение DiGriz » 04 июл 2011, 13:43

Re: Хочу заменить штатную магнитолу.

Сообщение Старый » 04 июл 2011, 22:37

Re: Хочу заменить штатную магнитолу.

Сообщение Жучка » 06 июл 2011, 11:14

забавно придумали !
я тоже выбираю себе разные штуки на тао.

Старый вы ничего не заказывали себе ?

Re: Хочу заменить штатную магнитолу.

Сообщение Старый » 06 июл 2011, 16:17

Re: Хочу заменить штатную магнитолу.

Сообщение DiGriz » 11 июл 2011, 14:10

Re: Хочу заменить штатную магнитолу.

Сообщение spiga » 12 июл 2011, 11:53
